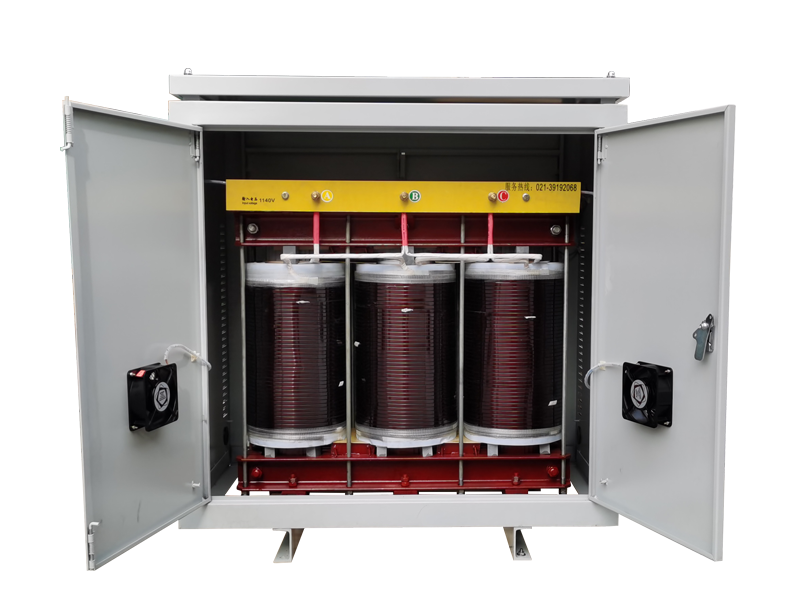

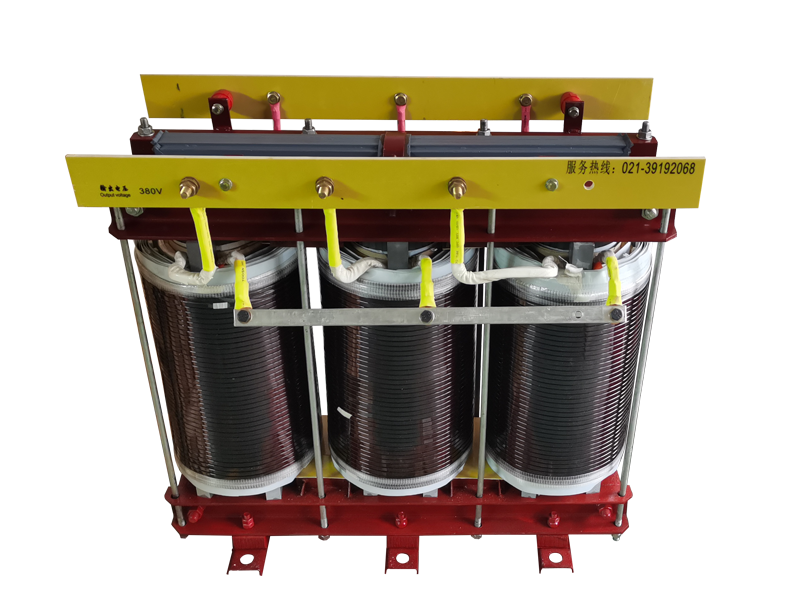

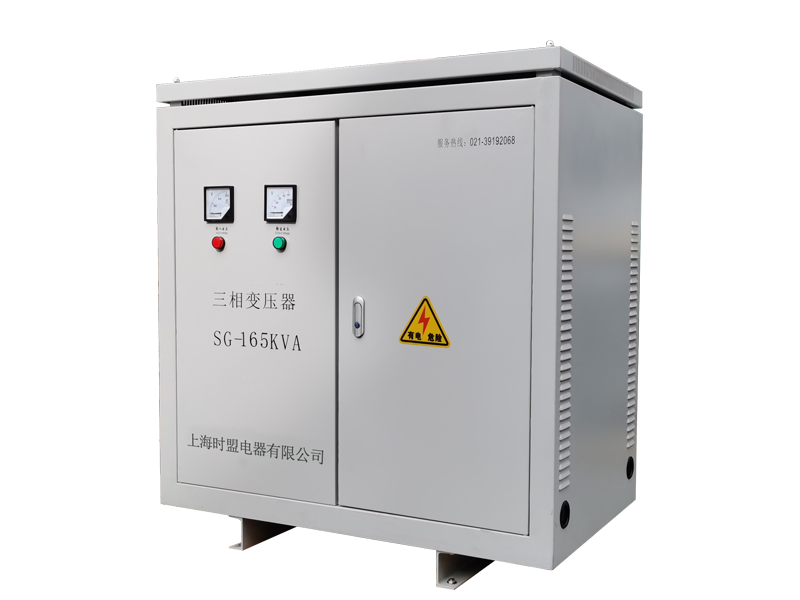

三相变压器概述 |
我公司多年来采用优质材料和先进的工艺技术专业生产 1KVA--2000KVA 之间,SBK/SG系列三相干式控制变压器,产品参照国外同类产品最新研制开发进口设备用变压器,产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。SBK/SG 系列三相干式变压器广泛适用于交流 50/60HZ ,输入、输出电压不超过1140V 的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。 |
三相变压器节能效益分析: | 1.采用优质全新冷轧有取向硅钢片叠装;,H级漆包线,镀五彩脚架,,扇热快,美观大方,采用特殊浸漆工艺处理,烘箱干燥!有效降低了运行时的震动和噪声;以及采用耐高温的绝缘材料设计等新工艺、新技术的引入,使变压器更加节能、更加宁静。节能低噪线圈留有通风槽,空气流动畅通,迅速有效降低线圈温度。 |
|
三相变压器特点 |
该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点 |
三相变压器使用范围 |
广泛应用于工业、农业、交通、邮电、军事、铁路、进口设备,科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、广播电视及家用电器、照明等需要变压的场所。广泛应用于通讯、医疗设备,数控机床,轻纺,计算机中心, UPS 前端设备,工业自动化成套设备以及各种进口设备。具有适用负载广,能承受瞬时超载,可长期连续工作等特点。 |
三相变压器技术参数 |
输入电压 | 额定电压±10% | 环境温度 | -35℃-+45℃ | 输出电压 | 额定电压+5%(空载) | 海拔高度 | <2000m | 工作效率 | 感应式(隔离式)≥98% | 相对湿度 | <90% | 波形失真 | 无附加波形失真 | 联接方式 | Y/YO任意组合 | 功能 | 具有输入电压、输出电压、电流指示 | 噪声 | <35dB(一公尺内) | 保护 | 具有过流保护可长期无人值守工作 | 绝缘等级 | F级、H级(常规为F级)180度 | 绝缘电阻 | ≥50M | 设计寿命 | 30年 | 电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 冷却方式 | 干式风冷 | 过载能力 | 二倍的额定电流,维持1分钟 | 温升 | ≤60℃ |
|
规格型号及安装尺寸 |
规 格 | 输入电压 | 输出电压 | 不带外壳产品尺寸(mm)/重量(kg) | 带外壳尺寸(mm) | SBK/SG-500VA | 690V 660V 400V 380V 200V 可根据客户要求订制 | 380V 220V 110V 36V 可根据客户要求订制 | 210*100*180/8.5 | 180*150*170 | SBK/SG-1KVA | 210*110*200/12 | 230*160*220 | SBK/SG-2KVA | 240*160*260/22 | 280*200*280 | SBK/SG-3KVA | 300-130*290/28 | 330*250*310 | SBK/SG-4KVA | 300*140*290/30 | 330*300*330 | SBK/SG-5KVA | 300*190*320/43 | 330*300*330 | SBK/SG-6KVA | 300*200*320/45 | 400*350*450 | SBK/SG-7KVA | 300*210*320/49 | 460*380*480 | SBK/SG-8KVA | 300*210*320/52 | 460*380*480 | SBK/SG-10KVA | 360*190*370/65 | 460*380*480 | SBK/SG-15KVA | 360*220*400/80 | 520*400*500 | SBK/SG-20KVA | 420*220*450/95 | 520*400*500 | SBK/SG-30KVA | 480*230*500/120 | 620*450*500 | SBK/SG-40KVA | 480*250*500/160 | 620*450*500 | SBK/SG-50KVA | 480*270*500/220 | 640*450*550 | SBK/SG-60KVA | 540*280*550/230 | 640*450*550 | SBK/SG-80KVA | 680*290*620/260 | 850*500*800 | SBK/SG-100KVA | 750*310*630/310 | 900*500*850 | SBK/SG-120KVA | 780*320*650/360 | 900*500*850 | SBK/SG-150KVA | 840350*750/415 | 1000*550*1000 | SBK/SG-180KVA | 900*350*820/540 | 1050*550*1050 | SBK/SG-200KVA | 900-360*820/570 | 1050*550*1050 | SBK/SG-250KVA | 950*380*880/670 | 1100*550*1100 | SBK/SG-300KVA | 960*400*920/790 | 1200*600*1100 |
|
三相变压器正常使用条件 |
1、海拔高度不超过2500M; 2、周围介质温度,最低不低于-35度,最高不高于+45度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 |
三相变压器采购备注 |
输入输出电压可根据客户需求定制 用户在购买产品时,请明确以下几点: 1、变压器的基本型号、规格、容量及数量; 2、变压器的初级和次级电压: 3、变压器所带设备容量分配; 4、外形及安装尺寸仅供参考,如要求的尺寸需要改变,须在订货时说明。
|
