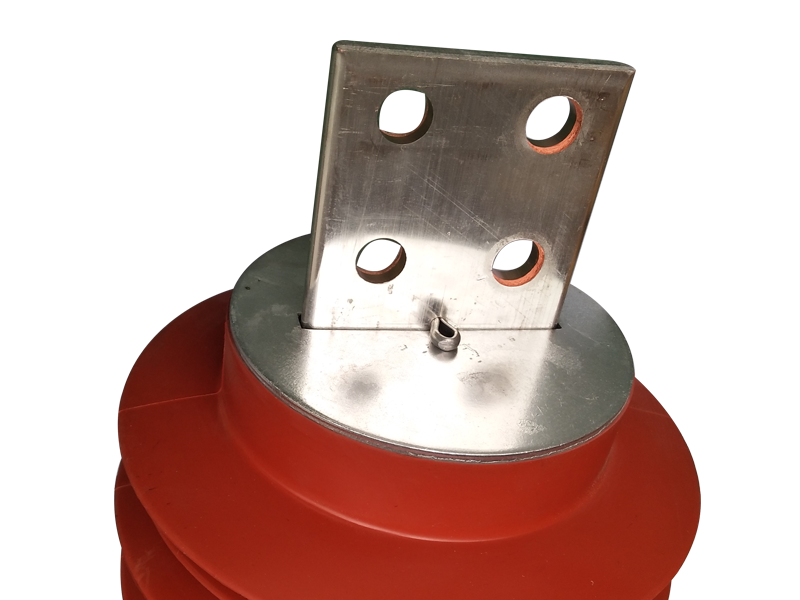

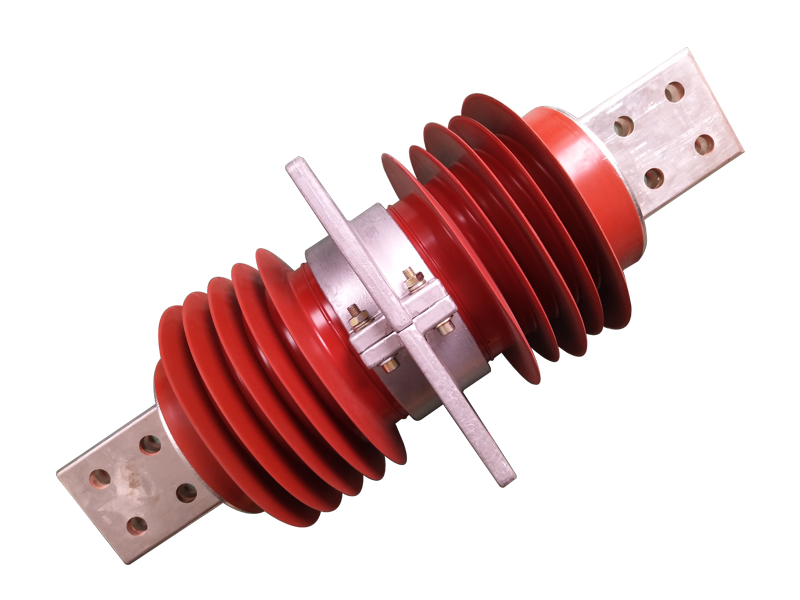

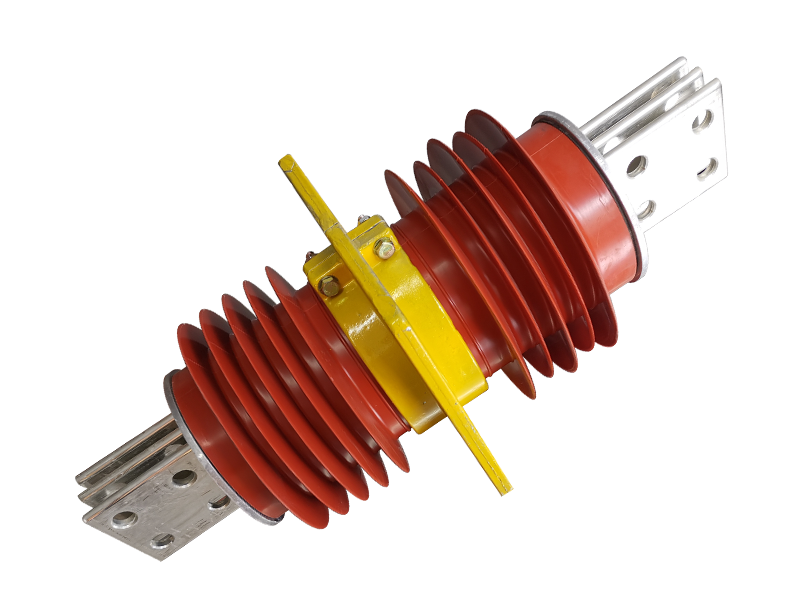

硅橡胶干式复合穿墙套管

®注：公司产品一律实行国家三包政策，产品凡是在公司保修期内发生任何质量问题可直接换新！（客户特殊要求除外），客户可放心选购、安全使用！！！

>穿墙套管电流：

100A---10000A可以生产。

>产品种类：

产品类别

套管

产品名称

硅橡胶复合穿墙套管

产品规格

FCGW(FCWW)-10/200-5000A

>穿墙套管概述：

系列产品户内-户外型干式穿墙套管，适应于额定电压为10-252KV、频率50H/60 HZ的三相交流系统电站各变电所的配电装置、采用高温加强型耐酸芯棒和先进的干式生产技术，产品性能稳定，局部放电量小，介质损耗小，产品免于维护，同时由于产品采用合理的设计结构，产品内部电场分布均匀，热稳定性能好，安全运行系数较高。另外产品外绝缘材料还采用电气性能，憎水性能和耐老化性能优异的高温硅胶。因此，产品具有优异的耐污能力和防爆性能，在产品运输，安装等方面极为快捷方便，符合电力产品环保、无油化、小型化的发展趋势、满足城乡高压电网改造要求的新一代。

>穿墙套管结构：

由套管复合体、铝合金属附件、安装法兰和导电排（杆）等组成。

>穿墙套管污秽等级：

按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等级；

>穿墙套管爬距特点：

穿墙套管一种电力系统6.3KV-252KV变（配）电所和27.5KV牵引变电所使用的高压室穿墙套管。主要特点在于户外端套管的公称爬电距离大于户内端的套管的公称爬电距离。它在于该高压室穿墙套管的户外端与户内端采用不同的公称爬电距离，并对伞形结构进行了改进，从而在经济合理的前提下，提高了高压室穿墙套管的整体绝缘水平。

>穿墙套管使用条件：

1适用海拔高度：≤4000m
2环境温度：-40℃～+45℃
3相对湿度：≤90%
4安装场所应无严重影响穿墙套管绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

>穿墙套管参数：

产品名称

复合穿墙套管

品牌名称

上海时盟电器有限公司

产品型号

FCGW(FCWB)-10/200-6000A

额定电压

10KV(12)KV

额定电流

200A-6000A

允许弯曲负荷

7.5（KN）

工频湿耐受电压有效值

38（KV）

雷电冲击耐受电压峰值

57（KV）

介质损耗正切

≤0.7%

局部放电量最大值

≤10（PC）1.05Ur

设计寿命

30年

工作场所

无腐蚀性气体及导电粉尘

安规标准

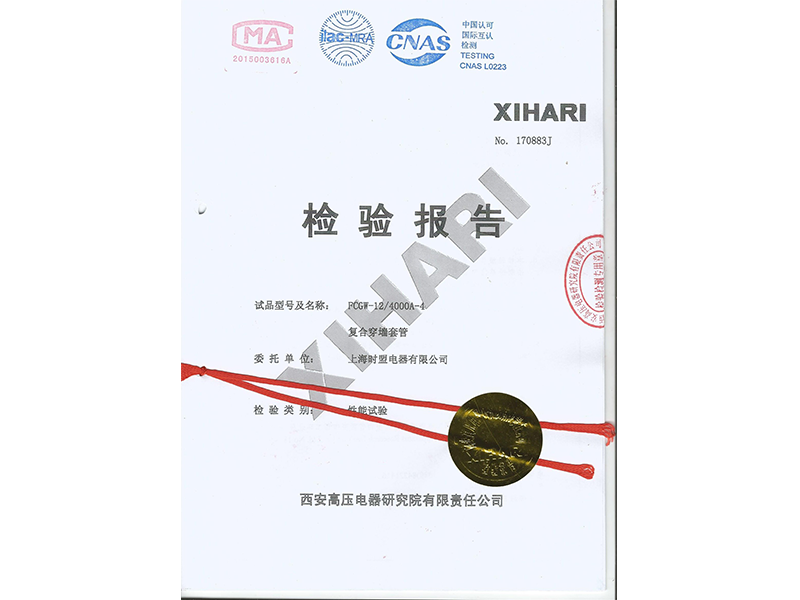

产品符合CE VDE0550、IEC439、JB5555、GB226 等国际国家标准

备货情况

200A-2000A标准型均备有现货，所有规格均以标准化生产。

>穿墙套管使用范围：

穿墙套管用于电容柜、老化箱、风电机房、工厂，移动式变电站，电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
穿墙复合套管按其使用环境可分为户内和户外穿墙套管。按穿过其中心的导体不同可分为母线穿墙套管、铜导体穿墙复合套管和铝导体穿墙套管。

>穿墙套管安装要求：

穿墙套管水平安装时法兰在墙外侧；垂直安装则法兰在上方。

穿墙套管中心距离，一般规定35kV为60em；10kV为45cm，如用于潮湿环境，应适当增大距离。

进、出线双回路的穿墙套管为避免干扰，最小距离应相距2m以上。

穿墙套管引线至户外地面的高度应尽量满足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m时，必须装设固定围栏。

穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。

穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。

穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上；固定板为混凝土板时， 最大厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。

对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜/铝或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。

>订货需知：

用户在购买产品时，请明确以下几点：
1、穿墙套管的基本型号、规格、数量；
2、穿墙套管电压与电流；
3、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可以代为设计制造。

>公司产品服务承诺：

一、售后保障：

本公司根据顾客需求提供个性化服务,工程配套的产品，本公司根据需要安排专人提供现场技术支持。公司生产、销售各种型号的时盟穿墙套管，时盟负荷开关，时盟变压器，可以按照客户的要求、尺寸、规格来量身订做产品

二、承诺：
1、严格按照有关法律法规，提供符合标准要求的优质产品
2、产品质保期为生产之日起十二个月
3、本公司严格履行合同约定，产品质保期内的质量问题由本公司负责。
4. 本公司开通全国免费24小时服务热线电话021-59581595接到投诉8小时内回复处理意见，并根据用户要求分为24小时内处理、 48小时内处理、以及与用户相约的时间内进行处理, 常规产品三日内交付；特殊产品按约定时间交付，如订单调整另行约定。
5 因产品意外事故造成停电，我公司承诺交通发达地区24小时内本承诺适用于中华人民共和国境内。
